União de tubos de alumínio – roscados, tamanhos personalizados

A GNEE fabrica uniões de tubos de alumínio para conexões removíveis em tubulações industriais. Uma união-de três peças permite que uma seção do tubo seja desconectada para manutenção sem girar, cortar ou desmontar todo o trecho do tubo.

Fornecemos uniões de alumínio em 6061, 6063, 6082, 5083 e 5086, com opções de rosca NPT, BSPT, BSPP e rosca métrica. Os tamanhos padrão estão disponíveis de ½″ a 4″, com tamanhos personalizados de até 8″ disponíveis mediante solicitação.

Antes de fazer o pedido, confirme quatro pontos principais: tamanho nominal do tubo, padrão e configuração da rosca, pressão e temperatura de trabalho e método de vedação. A GNEE pode fabricar uniões de alumínio padrão ou personalizadas de acordo com desenhos, amostras e requisitos de aplicação.

Especificações das uniões de alumínio

Masculino × Masculino

União de Alumínio CNC

União de Alumínio

Tamanhos de uniões de tubos de alumínio

O tamanho em polegadas é o tamanho nominal do tubo (NPS), não o diâmetro externo do corpo da união. O diâmetro externo do corpo, o comprimento, o tamanho da porca e o comprimento da rosca dependem do projeto. Para uma união de substituição, envie um desenho ou o encaixe antigo e combinamos.

Contate nossos engenheiros hoje

uniões de alumínio Ligas

As ligas 5xxx (5083, 5086) não são tratáveis ​​termicamente, portanto T-as têmperas não se aplicam. 6063 é principalmente uma liga de extrusão. A maioria das uniões de alumínio são usinadas a partir de 6.061 ou 6.082 barras ou material forjado. Se não tiver certeza, informe-nos a aplicação e recomendamos a liga.

uniões de alumínio Roscas

NPT e BSP são sistemas de thread diferentes. Eles não são intercambiáveis ​​mesmo quando os números de tamanho parecem iguais. Verifique a rosca do tubo ou equipamento que você está conectando antes de fazer o pedido.

Aplicações de união de tubos de alumínio

Estas são as tarefas diárias para as quais fornecemos uniões de alumínio:

• Linhas de ar comprimido e pneumáticas– desconecte pontos ao redor de compressores, filtros, reguladores e secadores
• Tubulação de água e serviços gerais
• Conexões de máquinas e equipamentos– bombas, válvulas, filtros, manômetros e instrumentos que necessitam de manutenção regular
• Pontos de manutenção em linhas industriais– em qualquer lugar onde uma seção de tubo precise ser removida para limpeza ou reparo
• Sistemas marítimos com 5083/5086– tubulação do casco e convés (confirme se a liga é adequada às suas condições de água e instalação)

Se a sua linha transportar produtos químicos fortes ou meios quentes, informe-nos primeiro o meio e a temperatura. Não recomendamos alumínio onde a liga, pressão ou meio não tenham sido verificados.

Tubulação de serviços gerais de água

Linhas de ar comprimido e pneumáticas

Pontos de Manutenção

Conexões de máquinas e equipamentos

Selagem

A forma como as vedações da união dependem do projeto:

Sede de metal-com{1}}metal– faces usinadas pressionadas juntas pela porca

Junta

O-anel– geralmente com threads paralelos como BSPP

Arranjo personalizadopor desenho

Confirme o método de vedação, o material de vedação e a pressão de trabalho antes da produção. Para serviços de pressão, podemos providenciar um teste de pressão ou vazamento.

Pressão e temperatura da união do tubo de alumínio

Não existe uma classificação de pressão única para "uma união de alumínio". A classificação segura depende do tamanho, espessura da parede, liga e têmpera, tipo de rosca, projeto de vedação e temperatura. O alumínio também perde resistência em altas temperaturas, portanto, uma classificação só é válida para o projeto e as condições de serviço acordadas.

Para cotar com precisão, envie-nos:

Tamanho nominal e rosca – por exemplo,. 1″ NPT Fêmea × Fêmea

Liga e têmpera – por exemplo,. 6061-T6

Pressão de trabalho e pressão de teste

Temperatura operacional e meio de serviço

Quantidade

Desenho, arquivo CAD ou amostra, se você tiver um

Confirmamos a pressão de trabalho e os requisitos de teste para seu projeto específico antes da produção. Não aplicamos uma classificação geral a todos os sindicatos.

Inspeção de Qualidade

Material – certificado da fábrica e verificação PMI mediante solicitação

Dimensões – verificadas em relação ao desenho aprovado

Roscas – verificadas com o calibre correto para NPT, BSPT, BSPP ou métrica

Faces de vedação – usinadas e inspecionadas

Visual – sem rebarbas, arranhões ou danos

Montagem – componentes e porca se encaixam corretamente

Teste de pressão/vazamento – mediante solicitação, conforme sua especificação

Padrões

As uniões de alumínio não são cobertas por um "padrão de união", como acontece com as conexões de aço ou ferro. Para alumínio, o padrão relevante é ASME B16.52 – conexões não ferrosas forjadas com extremidades rosqueadas e de encaixe-soldadas. ASTM B247 (forjados), ASTM B221 (barra extrudada) e ASTM B209 (placa) cobrem as formas do material.

O que isso significa para você: construímos sua união de acordo com seu desenho e com os requisitos de material e inspeção do seu projeto. Nós revisamos o padrão que você deseja e informamos honestamente se ele se aplica antes da produção. Não reivindicamos conformidade com os padrões apenas porque o material é alumínio.

Uniões Aduaneiras (OEM)

Envie-nos um desenho, amostra ou arquivo CAD e faremos:

Tamanhos não{0}}padrão

Qualquer um dos quatro sistemas de thread

Combinações masculino/feminino

Dimensões personalizadas da carroceria e layouts de portas

Projetos de anteparo (através de um painel ou parede do tanque)

Vedação especial e acabamentos superficiais

Inspeção e documentação especial

O trabalho personalizado é normal para nós. Se uma união padrão não se adequar ao seu sistema, construímos uma que sirva.

Envie-nos um desenho

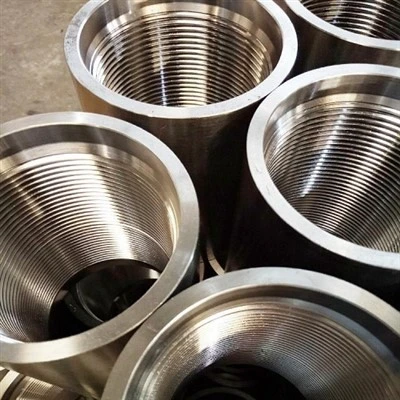

OutroAcessórios de alumínio

Também fabricamos cotovelos, tês, cruzetas, acoplamentos, tampas, redutores, buchas e flanges de alumínio. Solicite a lista completa de acessórios para um projeto de um fornecedor.

Termos comerciais

Embalagem

Uniões pequenas: protegidas individualmente, embaladas em caixas

Pedidos em grandes quantidades: paletes de madeira; caixas de madeira ou paletes reforçadas para exportação

Roscas, faces de vedação e superfícies usinadas são protegidas contra impactos e sujeira durante o transporte

Perguntas frequentes

O que é uma união de tubo de alumínio?

Uma união é uma conexão de tubo que conecta duas extremidades de tubo e pode ser aberta posteriormente. Afrouxe a porca e os dois lados separem-se, para que você possa retirar uma bomba, filtro ou válvula sem cortar ou girar toda a tubulação.

União vs acoplamento – qual a diferença?

Um acoplamento é um conector simples; para desmontá-lo geralmente é necessário desenroscar o tubo. Uma união é um encaixe de 3 peças com uma porca, que abre e fecha em segundos. Escolha uma união em qualquer lugar onde uma seção possa precisar de remoção regular.

Que tópicos você pode fazer?

NPT, BSPT, BSPP e métrica. NPT e BSP são sistemas diferentes – informe-nos a rosca do seu tubo ou equipamento.

Quais ligas você usa?

6061, 6063, 6082, 5083 e 5086. 6061 é a escolha comum para uniões usinadas; 5083/5086 para serviço marítimo.

Quanta pressão uma união de alumínio pode suportar?

Depende do projeto – tamanho, espessura da parede, liga, rosca e vedação. Envie-nos sua pressão de trabalho e confirmaremos um projeto para ela.

Você pode fazer uniões de alumínio personalizadas?

Sim. Tamanhos personalizados, roscas, dimensões do corpo, designs de anteparas, vedação e acabamentos, a partir do seu desenho, arquivo CAD ou amostra.

Posso encomendar outras conexões de alumínio com minhas uniões?

Sim – cotovelos, tês, acoplamentos, tampas, redutores, flanges e muito mais, tudo em um único pedido.
